Люк световой ЛС

Люк световой ЛС

Цена от 12 650 руб.

Каталог для скачивания .pdf

Назначение

Люк световой  предназначен для для обеспечения доступа солнечного света внутрь резервуара и его проветривания при дефектоскопии, ремонте и зачистке, а также для подъема крышки хлопушки при обрыве рабочего троса.

Люк световой ЛС устанавливается на крыше резервуара над хлопушой, монтируемой на приемно-раздаточном патрубке.

По устойчивости к воздействию климатических факторов внешней среды люк световой ЛС изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-054-10524112-2006 соответствует:

Устройство и принцип работы

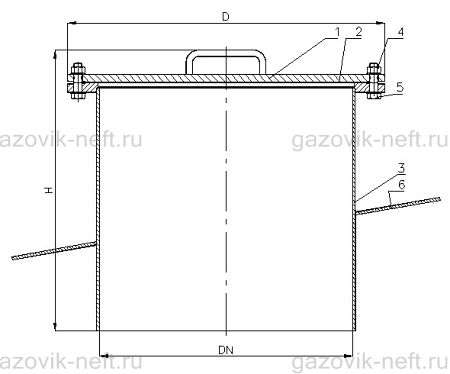

Общий вид люка светового ЛС

Общий вид люка светового ЛС:
1 — крышка; 2 — прокладка; 3 — корпус; 4 — гайка; 5 — болт; 6 — усиливающая накладка.

Технические характеристики

Наименование параметровЛС–400ЛС–500
Условный проход DN 400 500
Габаритные размеры, мм, не более
диаметр D 535 640
высота B 460 562
Масса, кг, не более 57 95
