Заслонка поворотная ЗП

Заслонка поворотная ЗП

Назначение

Заслонка поворотная используется как самостоятельная запорная арматура, а также в составе приемо-раздаточных устройств ПРУ.

В составе ПРУ заслонка поворотная является комплектующим изделием для остальных вертикальных резервуаров

По устойчивости к воздействию климатических факторов внешней среды заслонка поворотная изготавливается в исполнении У, УХЛ категории размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

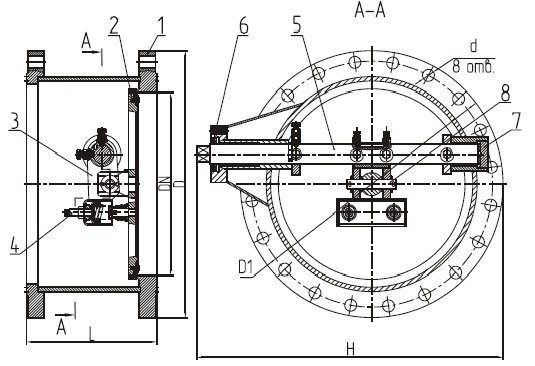

Заслонка поворотная состоит из корпуса - 1, заслонки - 2, рычага - 3, винта регулировочного - 4, оси заслонки - 5, гайки - 6, диска - 7 и оси кронштейна - 8.

Привод через муфту соединяется осью заслонки - 5 и поворачивает диск - 7 на 110° с помощью системы рычагов и пружин, обеспечивая проведение технологической операции.

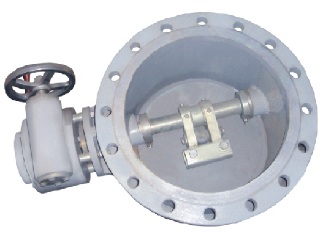

Заслонка поворотная ЗП

Технические характеристики

ПараметрыЗаслонка поворотная ЗП
Условный проход DN, мм 100 150 250 300 400 500 700
Строительная длина, мм, L, не более 160 200 250 250 355 350 420
Габаритные размеры, мм:
ширина Н 275 335 495 566 675 830 1000
высота D 215 280 405 460 580 710 910
Присоединительные размеры, мм:
межцентровое расстояние D1 180 240 355 410 525 650 840
диаметр крепежных отверстий d 18 22 26 26 30 33 39
количество крепежных отверстий n, шт. 8 8 12 12 16 20 24
Рабочее давление, МПа (кг/см2), не более 1,6 (16)
Рабочая среда Нефть и нефтепродукты
Привод Ручной и электрический
Масса, кг, не более 16 27 54 85 250 230 400
