Люк замерный ЛЗ

Люк замерный ЛЗ

Цена от 1 333 руб.

Каталог для скачивания .pdf

Назначение

Люк замерный ЛЗ предназначен для отбора пробы и замера уровня нефтепродуктов в горизонтальных и вертикальных резервуарах нефтебаз и АЗС.

По устойчивости к воздействию климатических факторов внешней среды люк замерный ЛЗ изготовляется в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60°С), категория размещения 1 по ГОСТ 15150-69.

Технические условия

ТУ 3689-002-10524112-99 соответствует:

Устройство и принцип работы

Люк замерный ЛЗ состоит из корпуса 1, крышки 2, педали 3, прокладки резиновой 4 и откидного блока с гайкой 5.

Корпус люка замерного ЛЗ в нижней части имеет фланец, которым он крепится на резервуар через прокладку. В проушине корпуса расположен рычаг, на котором установлена крышка 2 с резиновым уплотнением, обеспечивающим герметичность люка замерного ЛЗ в закрытом состоянии. Фиксация крышки в закрытом положении осуществляется гайкой откидного болта.

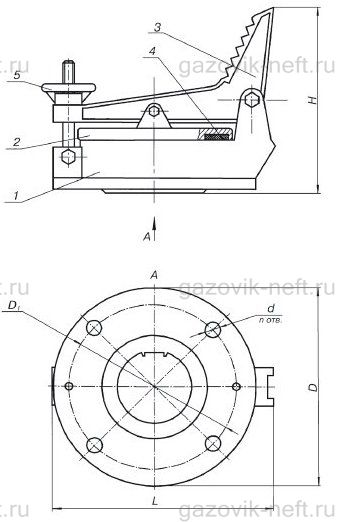

Общий вид люка замерного ЛЗ

Общий вид люка замерного ЛЗ:
1 — корпус; 2 — крышка; 3 — педаль; 4 — резиновая прокладка; 5 — откидной блок с гайкой

Технические характеристики

Наименование параметраЛЗ–80ЛЗ–150
Условный проход (диаметр горловины), мм 80 150
Габаритные размеры, мм:
диаметр, D 185 260
ширина, L 226 285
высота, Н 185 240
Присоединительные размеры, мм:
D1 150 225
d 18 18
n 4 8
Масса, кг, не более 2,3 5
