Люк-лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

Люк-лаз ЛЛ–600×900

Цена от 18 906 руб.

Каталог для скачивания .pdf

Назначение

Люк-лаз предназначен для внутреннего осмотра, ремонта или зачистки вертикального стального резервуара.

Люк-лаз изготавливается в 2-х исполнениях: круглый и овальный. Люк-лаз устанавливается на вертикальной стенке стального резервуара и приваривается к корпусу через усиливающую накладку. По требованию заказчика люк-лаз может комплектоваться поворотным устройством.

По устойчивости к воздействию климатических факторов внешней среды люки-лазы изготавливаются в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150-69.

Технические условия Люк-лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

ТУ 3689-058-10524112-2006 соответствует:

Устройство и принцип работы Люк лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

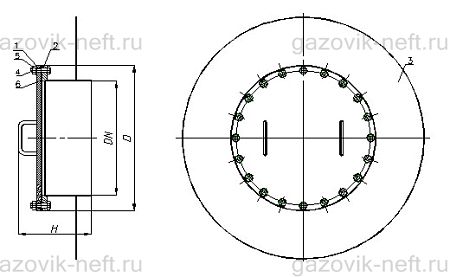

Общий вид люка-лаза ЛЛ 600

Общий вид люка-лаза ЛЛ-600:
1 — фланец; 2 — корпус; 3 — усиливающая накладка; 4 — болт; 5 — гайка; 6 — прокладка.

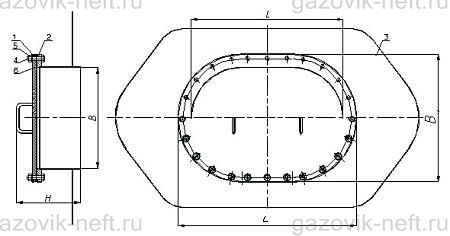

Общий вид люка-лаза ЛЛ–600/900

Общий вид люка-лаза ЛЛ–600/900:
1 — фланец; 2 — корпус; 3 — усиливающая накладка; 4 — болт; 5 — гайка; 6 — прокладка.

Технические характеристики Люк лаз ЛЛ (ЛЛ 500, ЛЛ 600, ЛЛ 800, ЛЛ 600/900)

Наименование параметровЛЛ-500ЛЛ-600ЛЛ-800ЛЛ-600/900
Размеры лаза, мм 500 600 800 600/900
Габаритные размеры, мм не более
диаметр наружный, D 640 755 975
длина L 1058
ширина B 758
высота Н 440 440 440 440
Размеры усиливающей накладки, мм, не более 1260 1260 1640 1800×1260
Масса, кг, не более 165 157 424 290
