Кран сифонный КС

Кран сифонный КС

Каталог для скачивания .pdf

Назначение

Кран сифонный КС (далее по тексту — кран КС) входит в состав оборудования вертикальных цилиндрических резервуаров для хранения нефтепродуктов и предназначается для забора и спуска отстоявшейся воды.

Кран КС выпускается двух типов размеров:

Климатическое исполнение крана КС У, категория размещения 1 по ГОСТ 15150-69.

Технические условия

ТУ 3689-050-10524112-2006 соответствует:

Устройство и принцип работы

Кран сифонный КС (см. рис. 1) состоит из следующих основных частей: крана шарового проходного 6, кожуха с защелкой, трубы горизонтальной 1, отвода 2, ручки 5, корпуса 4, втулки  3 и т. д.

Горизонтальная труба в сборе с втулкой сальника, корпусом сальника, фланцем и ручкой является затвором, который укрепляется на стенке резервуара через приваренный к ней фланец. С наружной стороны затвора крепится кран шаровый проходной, а с внутренней стороны — отвод (см. рис. 2).

С помощью ручки горизонтальная труба вращается вместе с отводом и в соответствии с метками на втулке сальника занимает три положения:

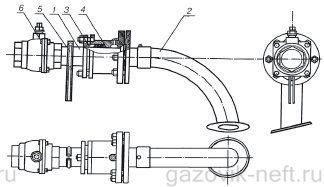

Рис. 1. Общий вид крана сифонного КС

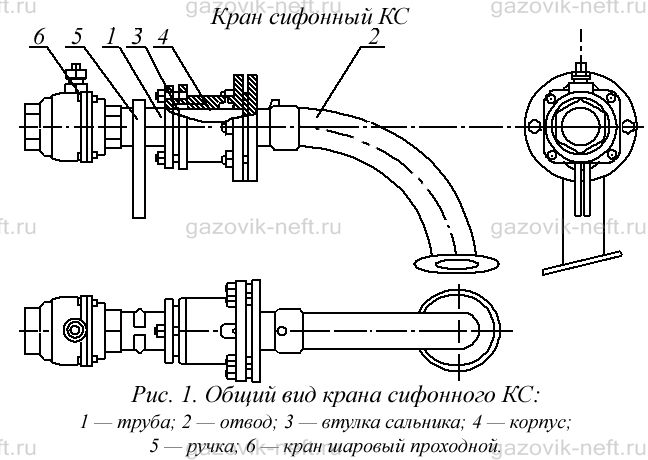

Рис. 1. Общий вид крана сифонного КС:
1 — труба; 2 — отвод; 3 — втулка сальника; 4 — корпус; 5 — ручка; 6 — кран шаровый проходной.

Рис. 1. Общий вид крана сифонного КС

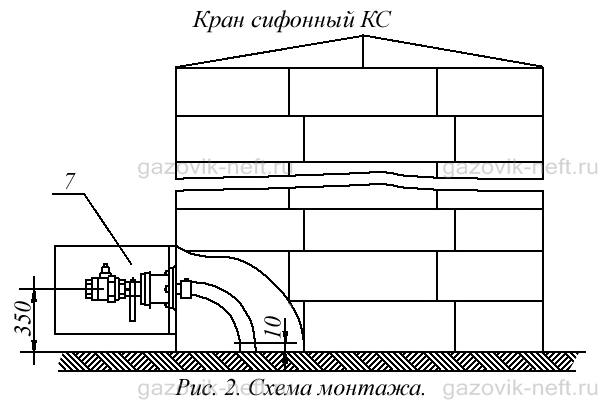

Рис. 2. Схема монтажа.

Технические характеристики

Наименование параметровКС–50КС–50*КС–80КС–80К*
Условный проход DN 50 50 80 80
Рабочее давление сифонного крана, МПа, не более 0,15   0,15 0,15
Рабочее давление проходного крана, МПа, не более 0,15   0,15 0,15
Габаритные размеры, мм, не более:
длина L 870 980 1136 1136
ширина 390 542 470 690
высота Н 570 650 615 786
Масса, кг, не более 21 49 38 75

* с клиновой задвижкой
