Узел рециркуляции паров

Каталог для скачивания .pdf

Назначение

Узел рециркуляции паров УПР–50 предназначен для герметичного соединения линии рециркуляции резервуарного парка АЗС к автоцистерне. Обеспечивает рециркуляцию паров топлива по замкнутому контуру (без выхода их в окружающее пространство) при сливоналивных операциях на АЗС, АЗК и нефтехранилищах.

Узел рециркуляции паров устанавливается в колодце слива нефтепродуктов и является соединительным звеном между шлангом дыхательной системы автомобильных цистерн и трубопроводом рециркуляции паров резервуаров.

По устойчивости к воздействию климатических факторов внешней среды УПР–50 изготавливается в исполнении У и УХЛ, категория размещения 1 по ГОСТ 15150–69.

Технические условия

ТУ 3689-055-10524112-2003

Устройство и принцип работы

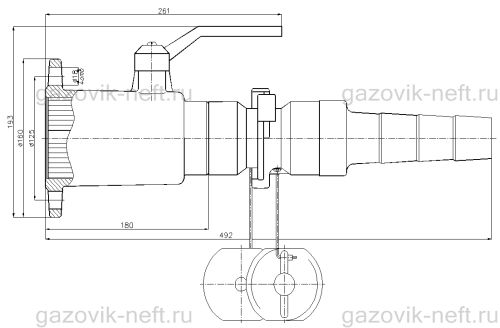

Узел рециркуляции паров УПР–50
Общий вид узла рециркуляции паров УПР–50

Технические характеристики

Наименование параметровУПР–50
Условный проход DN 50
Условное давление, МПа, не более 0,06
Диаметр присоединительного фланца, мм 160
Длина, мм, не более 193
Высота (в сборе), мм, не более 492
Масса, кг, не более 4,5

УПР–50 по требованию заказчика может быть изготовлен под фланцевое соединение «шип-паз». Ввиду конструктивной особенности во фланце изделия выполняется паз, отличающийся от размеров ГОСТ 12815.

По требованию заказчика изделие комплектуется ответным фланцем.
