Патрубки зачистные ПЗ

Цена от 5 982 руб.

Расчет количества

Наши менеджеры помогут выбрать необходимое оборудование — позвоните по телефону 8-800-2000-845 или прямо сейчас отправьте запрос на обратный звонок.

Каталог для скачивания .pdf

Назначение

Патрубки зачистные ПЗ являются составной частью вертикального резервуара и предназначены для зачистки днищ резервуаров при хранении обводненной нефти.

По устойчивости к воздействию климатических факторов внешней среды патрубки зачистные ПЗ изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Изготавливается два варианта соединения патрубка зачистного с отводом: сварное (ПЗ) и фланцевое (ПЗ1).

Устройство и принцип работы

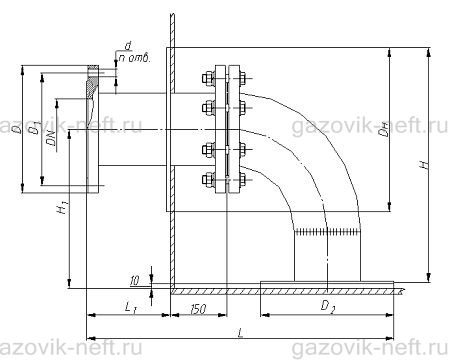

Патрубок зачистной ПЗ1–250
Общий вид патрубка зачистного ПЗ1–250

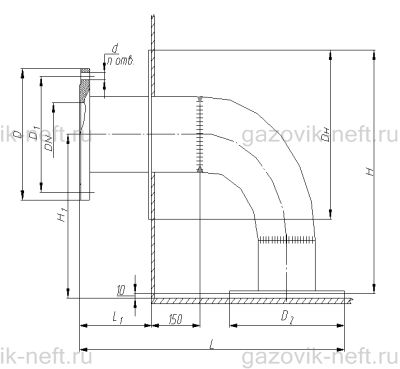

Патрубок зачистной ПЗ–250
Общий вид патрубка зачистного ПЗ–250

Технические характеристики

Наименование параметровПЗ–80ПЗ–100ПЗ–150ПЗ–200ПЗ–250ПЗ–300
Условный проход DN 80 100 150 200 250 300
Присоединительные размеры фланцев на условное давление 0,6 МПа, мм
D 185 205 260 315 370 435
D1 150 170 225 280 335 395
d 18 22
n 4 8 12
Габаритные размеры, мм, не более
длина L 560 610 735 920 1050 1175
высота H 340 400 520 670 815 975
Dн 180 220 360 440 550 650
D2 180 220 320 440 550 650
H1 250 300 350 450 550 650
L1 200 200 200 250 250 250
Масса, кг, не более
ПЗ 11,7 17 15 21 34,5 48
ПЗ1 34,8 48 91 138 151 163,5
