Шарниры чугунные ШЧ
Каталог для скачивания .pdf
- shch.pdf (283,65 КБ)
Назначение
Шарниры чугунные для подъемной трубы (далее по тексту — шарниры) предназначены для соединения подъемной трубы с приемо-раздаточным патрубком внутри резервуара с нефтепродуктами.
По устойчивости к воздействию климатических факторов внешней среды шарниры изготовлены в исполнении У и Т, категория размещения 1 по ГОСТ
Устройство и принцип работы
Шарниры состоят из неподвижного 3 и подвижного 5 угольников. Угольники соединены между собой стяжкой 4, вокруг оси которой происходит вращение подвижного угольника в вертикальной плоскости. Подвижный угольник при помощи угловой опоры 1 крепится к стенке резервуара. Неподвижный угольник при помощи опоры 2 крепится к днищу резервуара.
Плотность соединения «шип-паз» обеспечивается регулировкой тарельчатых пружин 6 затяжкой до конца с последующим отпуском на 1/4—2 оборота гайки 7.
Затяжка не должна препятствовать свободному вращению подвижного угольника в неподвижном угольнике.
Управление шарниром производится как ручной лебедкой с червячной передачей, так и электроприводной лебедкой во взрывобезопасном исполнении.
Для забора нефтепродуктов подъемная труба опускается ниже уровня жидкости в резервуаре с помощью механизма подъема. Для прекращения подачи нефтепродуктов подъемная труба поднимается выше уровня жидкости.

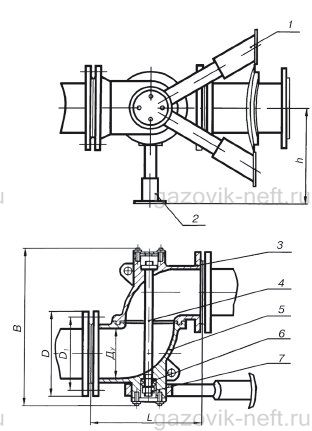

Шарнир чугунный для подъемной трубы ШЧ:
1 — опора угловая; 2 — опора; 3 — угольник неподвижный; 4 — стяжка основная; 5 — угольник подвижный; 6 — пружина тарельчатая; 7 — гайка.
Технические характеристики
| Обозначение | Размеры, мм | Масса, кг, не более | |||||
|---|---|---|---|---|---|---|---|
| Ду | D | D1 | L | B | h | ||
| ШЧ–150 | 150 | 260 | 225 | 340 | 468 | 300 | 76 |
| ШЧ–250 | 250 | 370 | 335 | 480 | 694 | 350 | 139 |
| ШЧ–350 | 350 | 485 | 445 | 640 | 882 | 410 | 237 |
| ШЧ–400 | 400 | 580 | 525 | 700 | 1040 | 500 | 256 |
| ШЧ–500 | 500 | 710 | 650 | 830 | 1270 | 600 | 376 |
