Алюминиевый подвесной понтон
Компания "Газовик" занимается производством и поставкой Резервуарного оборудования. У нас вы можете заказать Алюминиевый подвесной понтон с доставкой по всей России
Назначение
Алюминиевый подвесной понтон предназначен для сокращения потерь нефти и нефтепродуктов из вертикальных цилиндрических резервуаров объемом от 100 до 50 000 м3.
Подвесной понтон алюминиевый является понтоном контактного типа. Под поверхностью подвесного понтона отсутствует паровоздушная среда продукта, за счет этого эффективность понтона составляет более 99%.
Поверхность подвесного понтона образована алюминиевым настилом толщиной 0,6 мм. Полосы настила шириной 1600 мм герметично соединяются между собой внахлестку составными балками специального сечения. На поверхность настила методом напыления наносится слой пенополиуретана малой плотности толщиной около 50 мм. Поверх этого слоя наносится финишный слой пенополиуретана толщиной 5 мм плотностью около 100 кг/м3. Поверхность пенополиуретана защищается лакокрасочным материалом, стойким к летучим углеводородам, нефти и нефтепродуктам.

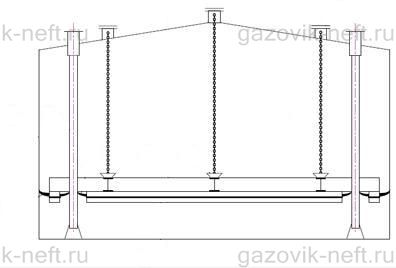

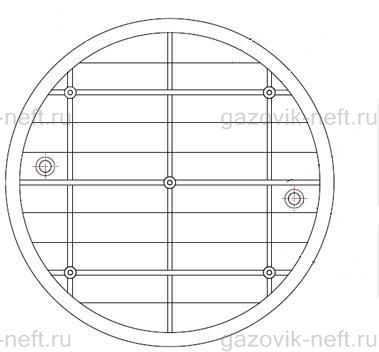

Поверх алюминиевого подвесного понтона устанавливается ортогональная система балок подвески, которая имеет пять узлов крепления понтона посредством подвесных цепей к стационарной крыше резервуара. Четыре узла крепления расположены по периметру резервуара под установленными в стационарной крыше световыми люками . Один узел крепления расположен в центре алюминиевого понтона под центральным световым люком.
Длина цепей позволяет устанавливать подвесной понтон в двух нижних положениях: рабочее - на высоте 1,5 м над днищем резервуара; ремонтное - на высоте 2,0 м.
Изменение длины цепей производится через световые люки в период нахождения понтона на плаву.
Для исключения вращения понтона используются две направляющие, которые одновременно могут выполнять технологические функции - в них располагаются измерительное устройство и устройство для отбора проб продукта. По решению заказчика может устанавливаться только одна направляющая.
На алюминиевом понтоне предусмотрен один люк-лаз , предназначенный для доступа под понтон и вентиляции подпонтонного пространства при проведении ремонтных работ. Количество люков может быть увеличено по требованию заказчика.
В центральной части понтона устанавливается предохранительный клапан , предназначенный для циркуляции воздуха и газов из-под понтона в процессе заполнения и опорожнения резервуара. Для доступа на понтон в проекте резервуара должен быть предусмотрен люк-лаз в стенке, расположенный таким образом, чтобы через него можно было попасть на понтон, находящийся на цепях-подвесах (на рабочей или ремонтной высоте).
Пространство между понтоном и стенкой резервуара должно быть уплотнено затвором мягкого типа. Материал затвора должен выбираться после рассмотрения таких параметров, как температура района строительства, температура хранимого продукта, проницаемость парами продукта, прочность на истирание, старение, хрупкость, воспламеняемость и других факторов совместимости с хранимым продуктом.
Опросный лист на изготовление понтона
1 — настил; 2 — верхняя балка; 3 — нижняя балка; 4 — поплавок; 5 — периферийная юбка; 6 — периферийный затвор; 7 — противоповоротное устройство; 8 —
Назначение понтона алюминиевого
Понтон алюминиевый является простым и наиболее эффективным средством сокращения потерь от испарения из резервуаров и отличается практической непотопляемостью. Сокращая потери от испарения до 98%, понтон достаточно быстро окупает затраты на его приобретение: на бензиновых резервуарах
Алюминиевый понтон предполагает и другие экономические преимущества:
- монтаж понтона не требует применения дополнительных конструкций и механизмов, все детали понтона подаются в резервуар через люк — лаз первого пояса;
- монтаж понтона производится в четко определенные сроки, независимо от времени года и климатических условий;
- отсутствие затрат на ремонт и эксплуатацию;
- не требуется антикоррозионная защита понтона.
Монтаж понтона возможен в резервуарах типа РВС и ЖБР, как во вновь строящихся, так и выведенных в ремонт.
Поверхность понтона (настил) собирается из листов алюминия, соединенных с помощью системы балок, которая не только обеспечивает герметичность соединений, но и создает совместно с поплавками необходимую жесткость всей конструкции.
Для опоры на днище резервуара понтон оснащен плавающими опорными стойками, которые в зависимости от требований могут быть постоянной или переменной высоты. Также понтон может быть оснащен вместо опорных стоек стальной стационарной опорой, монтируемой на днище резервуара.
Устройство и принцип работы понтона алюминиевого
Понтон представляет собой тонкостенный диск (диаметром на 400 мм меньше диаметра резервуара), лежащий на цилиндрических поплавках, плавающих на поверхности продукта. Так как поплавки погружаются в продукт только на 50% от своего диаметра, то между поверхностью продукта и поверхностью понтона образуется свободное пространство, заполняющееся парами хранимой жидкости.
Чтобы исключить проникновение паров в надпонтонное пространство, по периметру понтон оснащен юбкой, огибающей весь понтон, постоянно погруженной в продукт и создающей таким образом гидрозатвор. Необходимое количество поплавков обеспечивает понтону заданную плавучесть. Запас плавучести понтона — 100%. Понтон оснащен оборудованием, необходимым для его эксплуатации:
- затвор мягкого типа ЗМП (или полужесткого типа ПЗП) предназначен для уплотнения зазора между стенкой резервуара и понтоном;
- два противоповоротных устройства предотвращают поворот понтона под воздействием струй нефтепродукта;
- один или два люка — лаза, смонтированных на поверхности понтона, выполняют также роль дыхательного клапана при откачке продукта ниже фиксированного положения понтона;
- система заземления из токопроводящих кабелей, соединяющих понтон с кровлей резервуара, обеспечивает снятие статического электричества;
- необходимое количество затворов — кожухов (каркасов с герметизацией манжетного типа из специальной многослойной резины) позволяют понтону перемещаться вдоль вертикальных направляющих, предназначенных для размещения контрольно — измерительных приборов и ручного отбора проб;
- дренажные устройства позволяют удалять с поверхности понтона жидкость.
По желанию Заказчика понтон может быть доукомплектован другими узлами под оборудование в резервуаре.
Технические характеристики понтона
| Наименование параметра | Величина параметра | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Объем резервуара РВС, м³ | 1000 | 1000 | 2000 | 3000 | 5000 | 5000 | 10000 | 20000 | 30000 | 50000 |
| Диаметр резервуара, мм | 10430 | 12330 | 15180 | 18980 | 20920 | 22800 | 34200 | 39900 | 45600 | 60700 |
| Габаритные размеры, мм | ||||||||||
| диаметр понтона (без затвора) | 10030 | 11930 | 14780 | 18580 | 20520 | 22400 | 33800 | 39500 | 45200 | 60300 |
| высота понтона (без затвора и стоек) | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| Высота полотна просвета под понтоном, м | ||||||||||
| в центре, для обслуживания | 1,8 | |||||||||
| в центре, эксплуатационная | 0,9–1,8 (в зависимости от наличия оборудования на днище резервуара) | |||||||||
| Диаметр поплавков, мм | 220 | |||||||||
| Масса понтона (на стойках переменной высоты), кг | 660 | 880 | 1180 | 1700 | 2100 | 2400 | 4950 | 6700 | 8950 | 14000 |
| Высота полотнапонтона над нефтепродуктами, мм | 250 | |||||||||
| Зазор междупонтоном и стенкой резервуара, перекрываемый затвором (номинальный), мм | 200 | |||||||||
| Электрическое сопротивление заземления, Ом | 100 | |||||||||
| Интервал температур |
от –60 до +110 | |||||||||
